1 以太网协议

以太网是当今现有局域网(Local Area Network,LAN)采用的最通用的通信协议标准，该标准定义了在局域网中采用的电缆类型和信号处理方法。

以太网是建立在CSMA/CD(Carrier Sense Multiple Access/Collision Detection，载波监听多路访问/冲突检测)机制上的广播型网络。

1.1 冲突域

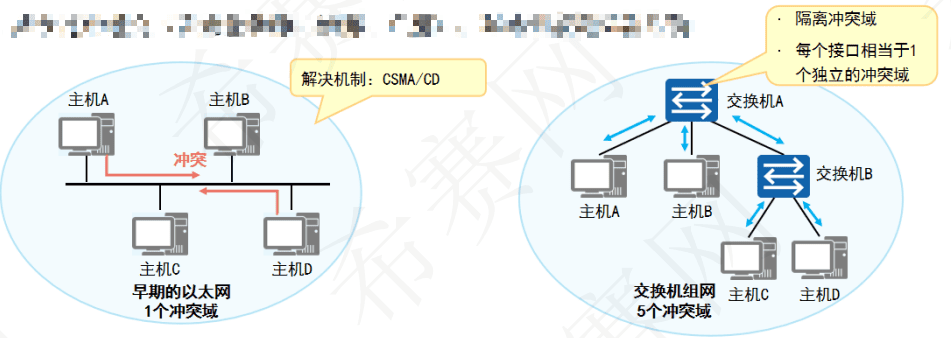

冲突域是指连接在同一共享介质上的所有节点的集合，冲突域内所有节点竞争同一带宽，一个节点发出的报文(单播、组播、广播)，其余节点都可以收到。

CSMA/CD技术相当于HUB的连接，当前HUB已被淘汰，使用交换机代替。

传统以太网：

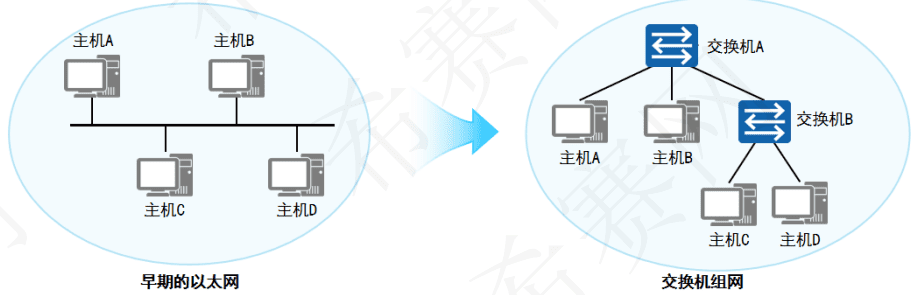

在传统的以太网中，同一介质上的多个节点共享链路带宽，争用链路的使用权，这样就会发生冲突。

同一介质上的节点越多，冲突发生的概率越大。

交换机组网：

交换机不同接口发送和接收数据独立，各接口属于不同的冲突域，因此有效隔离了网络中物理层冲突域，使通过它互连的主机(或网络)之间不必再担心流量大小对于数据发送冲突的影响。

1.2 广播域

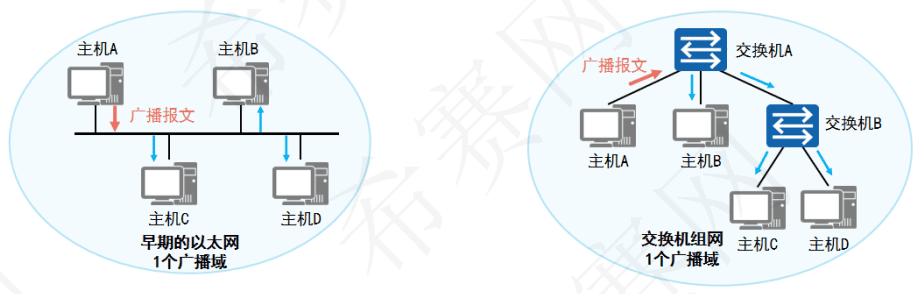

广播报文所能到达的整个访问范围称为二层广播域，简称广播域，同一广播域内的主机都能收到广播报文。

传统以太网：

在传统的以太网中，同一介质上的多个节点共享链路，一台设备发出的广播报文，所有设备均会收到。

交换机组网：

交换机对广播报文会向所有的接口都转发，所以交换机的所有接口连接的节点属于一个广播域。

2 以太网帧

2.1 以太网帧格式

以太网技术所使用的帧称为以太网帧(EthernetFrame)，或简称以太帧。

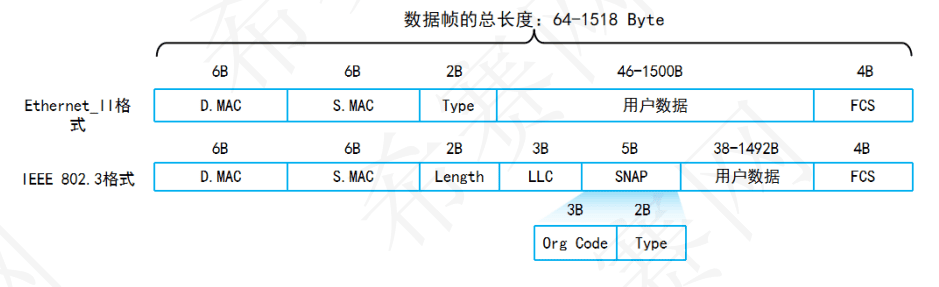

以太帧的格式有两个标准：Ethernet_II格式和IEEE 802.3格式。

2.2 MAC地址

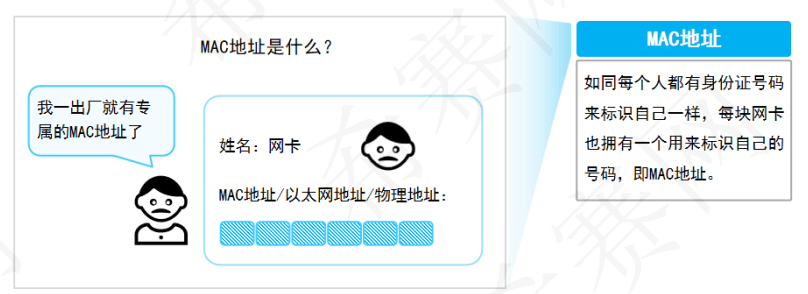

MAC(Media Access Control)地址在网络中唯一标识一个网卡，每个网卡都需要并拥有唯一的一个MAC地址。

一块网卡的MAC地址是具有全球唯一性的。

关于十六进制：1~~9、A~~F(A代表10、B代表11、C代表12、D代表13、E代表14、F代表15)

2.2.1 IP地址与MAC地址

每个以太网设备出厂时都有唯一的MAC地址，但在设备接入网络时，会同时为每台主机再分配一个IP地址。

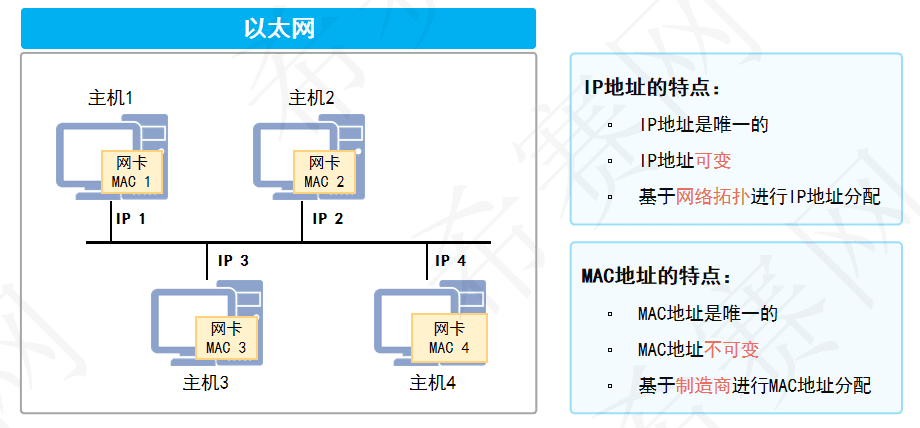

IP地址的特点：

IP地址是唯一的

IP地址可变

基于网络拓扑进行IP地址分配

MAC地址的特点：

MAC地址是唯一的

MAC地址不可变

基于制造商进行MAC地址分配

2.2.2 MAC地址表示

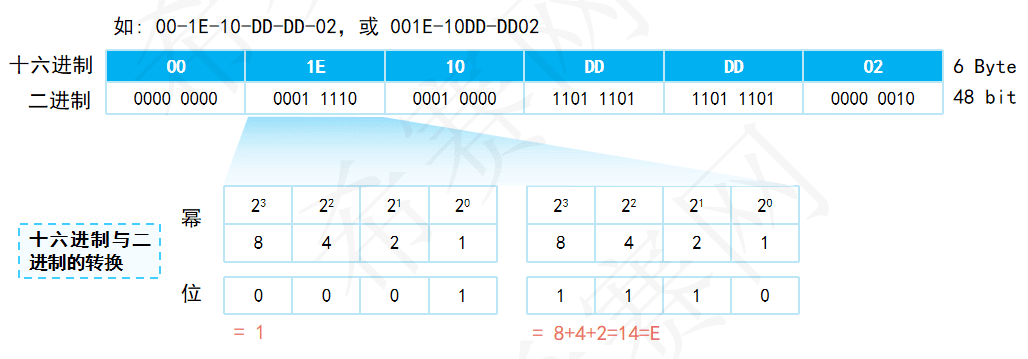

一个MAC地址有48bit，6Byte。

MAC地址通常采用”十六进制” + “-“表示。

2.2.3 MAC地址构成及分类

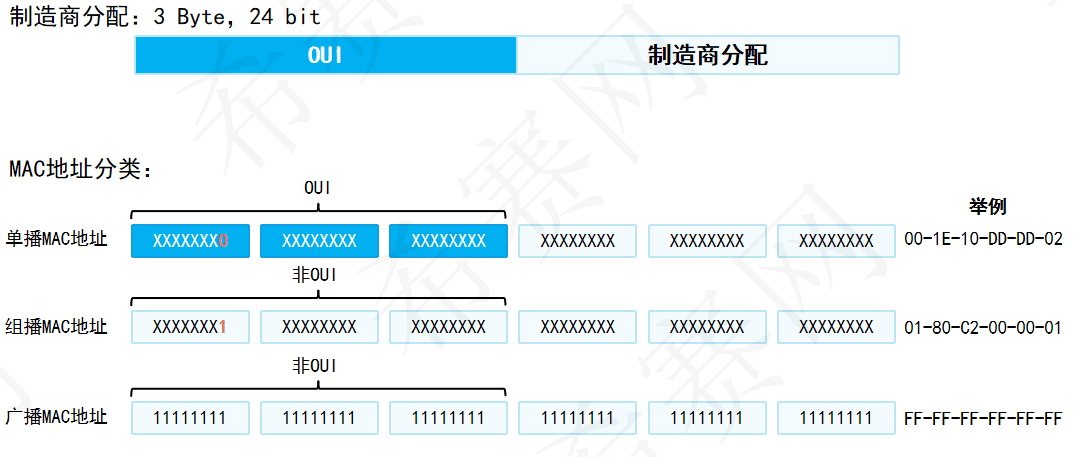

OUl (Organizationally Unique Identifier)：厂商代码，由IEEE分配，3 Byte, 24 bit。

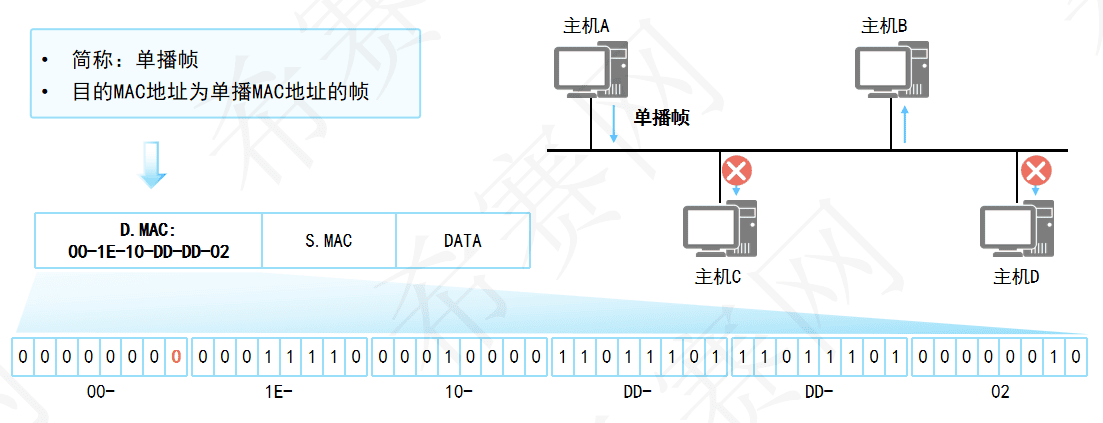

1.单播以太帧

简称：单播帧

目的MAC地址为单播MAC地址的帧

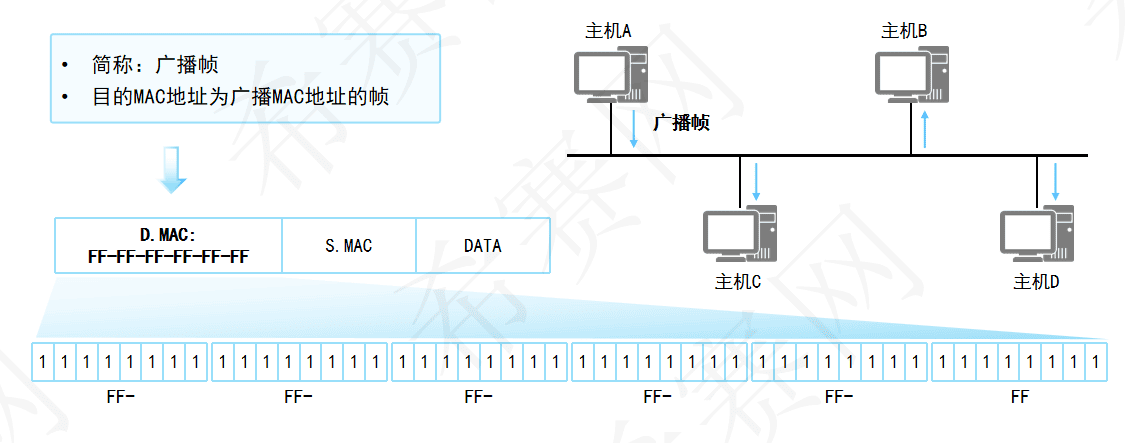

2.广播以太帧

简称：广播帧

目的MAC地址为广播MAC地址的帧

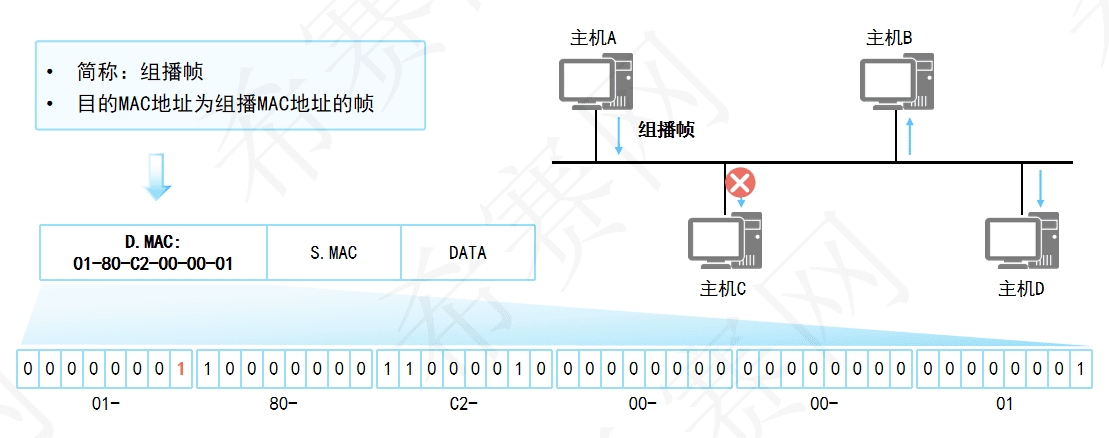

3.组播以太帧

简称：组播帧

目的MAC地址为组播MAC地址的帧

3 以太网二层交换机

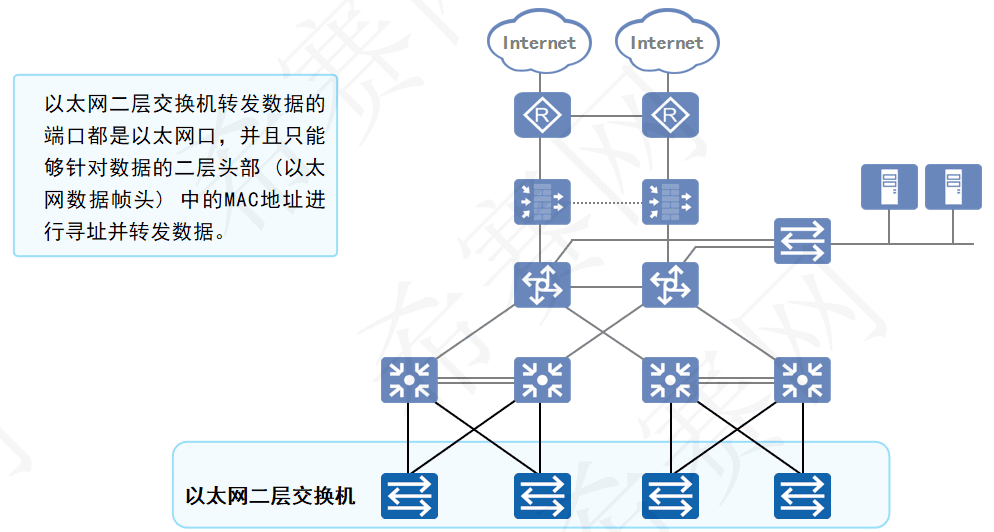

以太网二层交换机转发数据的端口都是以太网口，并且只能够针对数据的二层头部(以太网数据帧头)中的MAC地址进行寻址并转发数据。

3.1 交换机的转发方式

交换机有以下3种转发方式。

1.直通转发

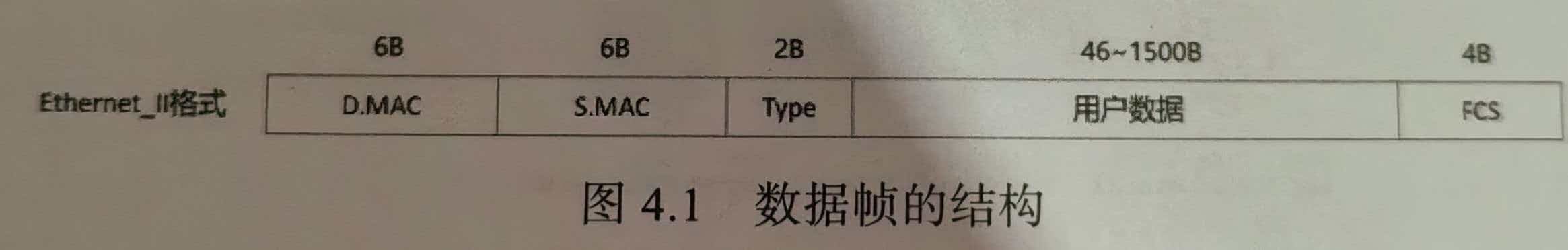

数据帧的结构如下图所示。直通转发是指交换机只要看到目的 MAC 地址就开始执行转发过程，它不检测错误，而是直接转发数据帧。

直通转发的优点是不需要存储，延迟非常小、交换特别快；缺点是因为数据包内容并没有被以太网交换机保存下来，所以无法检查传输的数据包是否有误。

2.存储转发

存储转发是指交换机在接收到完整的数据帧后才开始转发过程，其优点是会进行CRC检查，发现错误数据包将会丢弃；缺点是在处理时延时较长。

3.碎片隔离

碎片隔离是指交换机接收完数据包的前64字节后根据帧头信息查表进行转发。此转发模式结合了直通转发和存储转发的优点。与直通转发一样，碎片隔离不用等待接收完全部数据帧就可以转发，会先检查数据包的长度是否够64字节(512比特)，如果小于64字节、说明是假包(或者残帧)，则丢弃该数据包；如果大于64字节，则进行转发。碎片隔离同存储转发一样，可以提供错误检测，能够检测前64字节的帧是否存在错误，并丢弃错误帧。优点是可以避免假包的转发，缺点是不提供数据校验。

华为交换机的转发方式默认为存储转发。

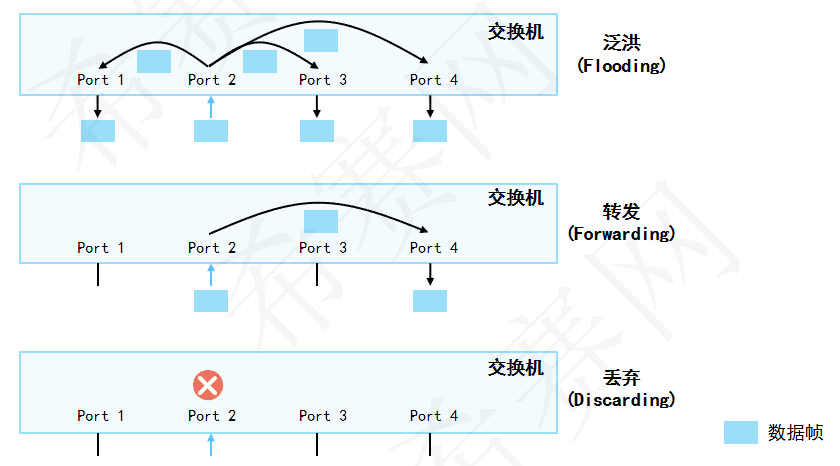

3.2 交换机工作原理

1.基于源MAC地址学习

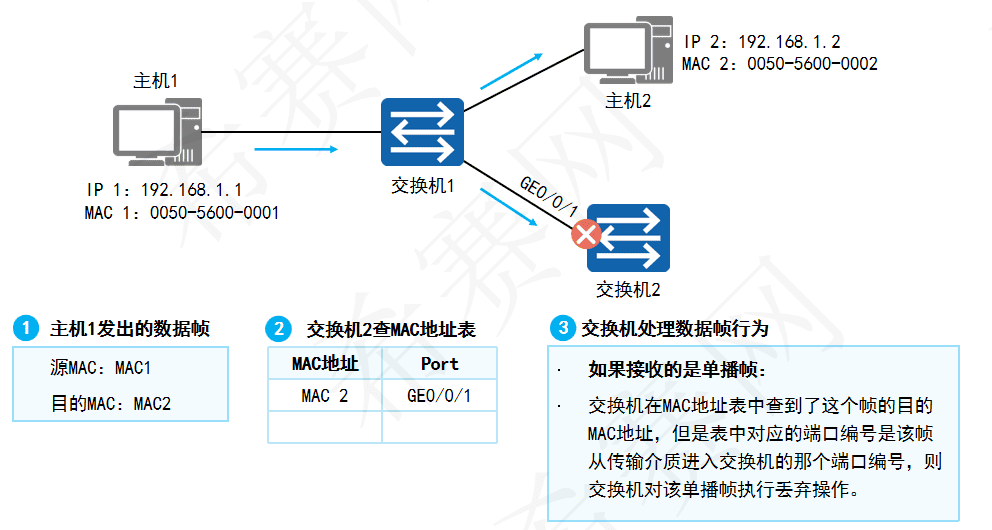

2.基于目的MAC地址转发

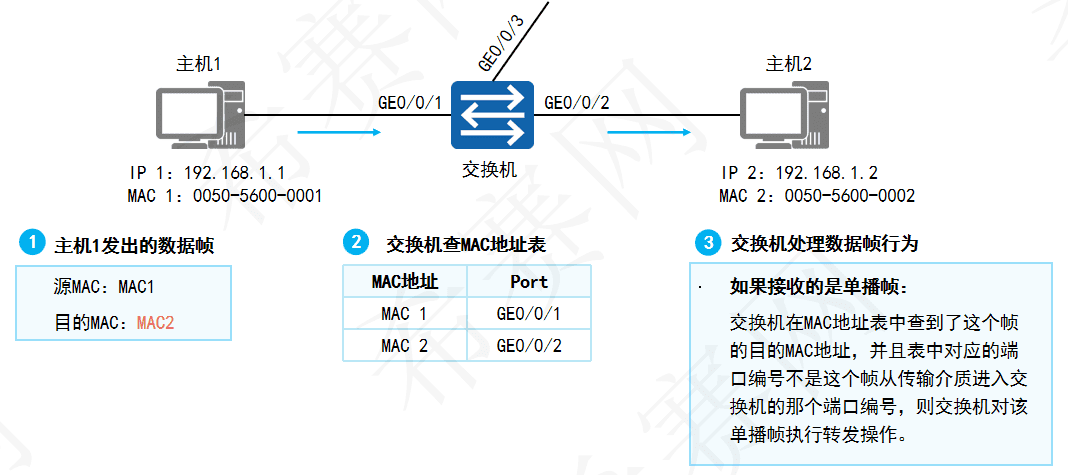

主机1发出的数据帧：

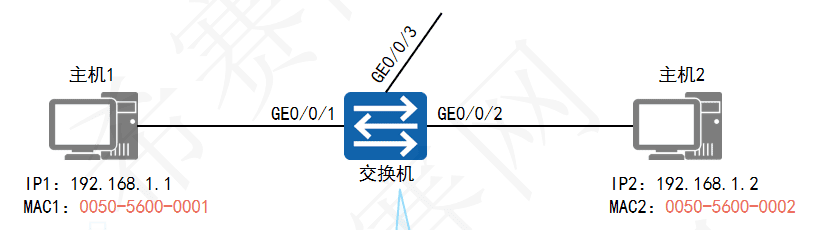

源MAC：MAC1、目的MAC：MAC2、源IP：IP1、目的IP：IP2、载荷

在收到数据帧后，交换机学习帧的源MAC地址，然后在MAC地址表中查询该帧的目的MAC地址(本例中MAC2：0050-5600-0002)，并将帧从对应的端口转发出去。

交换机MAC地址表：

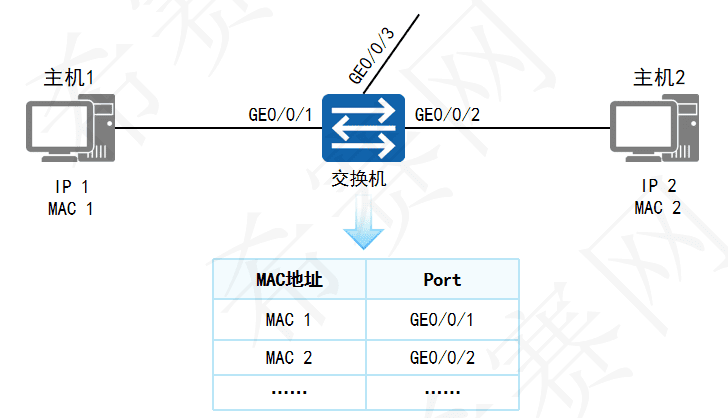

每台交换机中都有一个MAC地址表，存放了MAC地址与交换机端口编号之间的映射关系。

交换机的MAC地址学习：

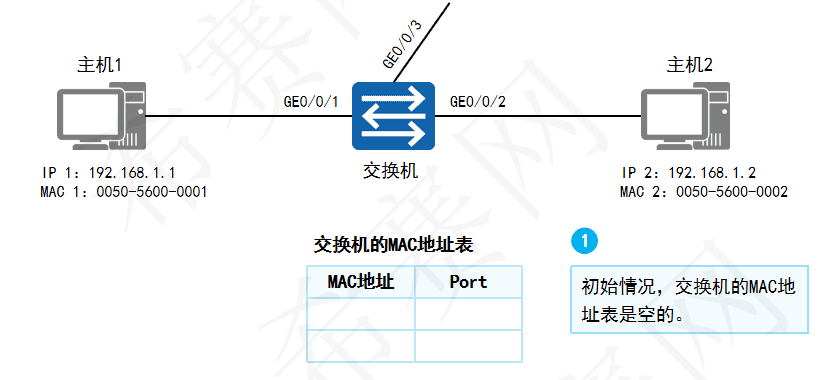

1.初始情况，交换机的MAC地址表是空的

初始状态下，交换机并不知道所连接主机的 MAC 地址，所以 MAC 地址表是空的。交换机(SWA)为初始状态，在收到主机1发送的数据帧之前，MAC地址表中没有任何表项。

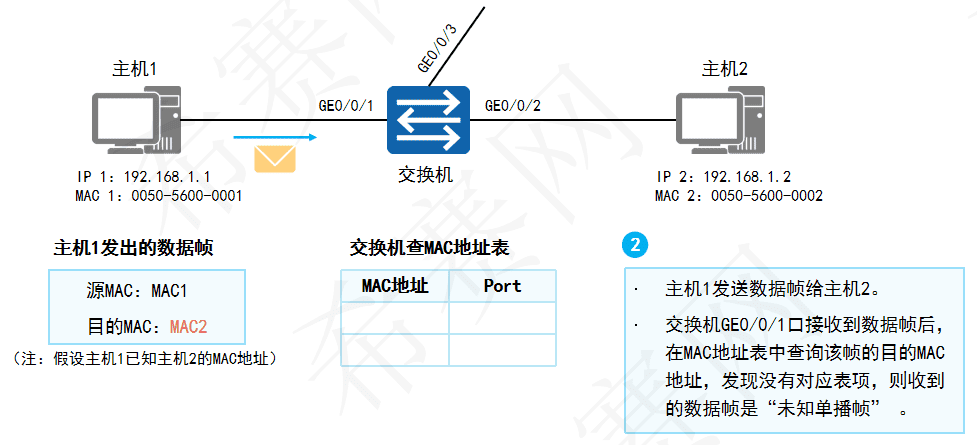

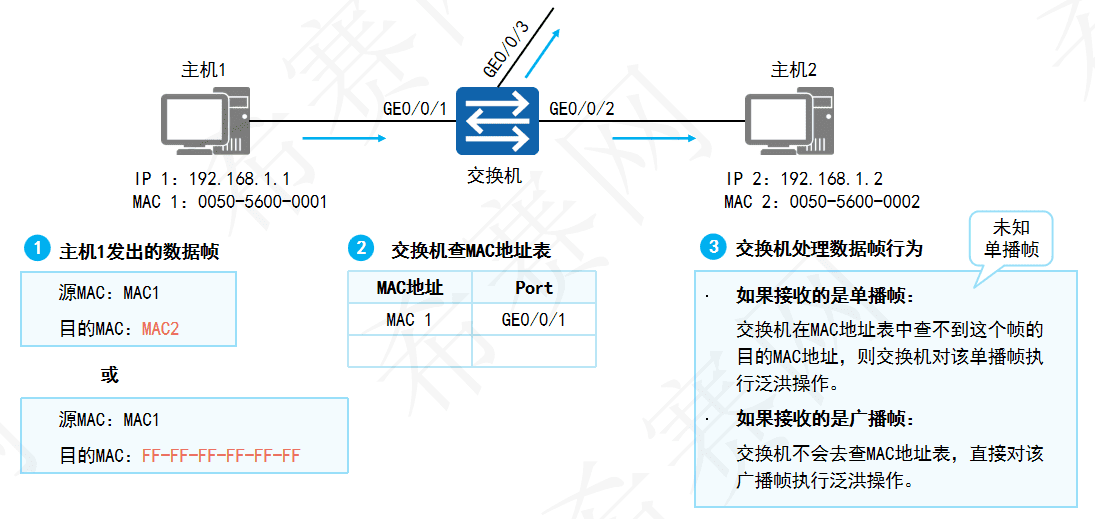

2.主机1发送数据帧给主机2，交换机GE0/0/1口接收到数据帧后，在MAC地址表中查询该帧的目的MAC地址，发现没有对应表项，则收到的数据帧是未知单播帧。

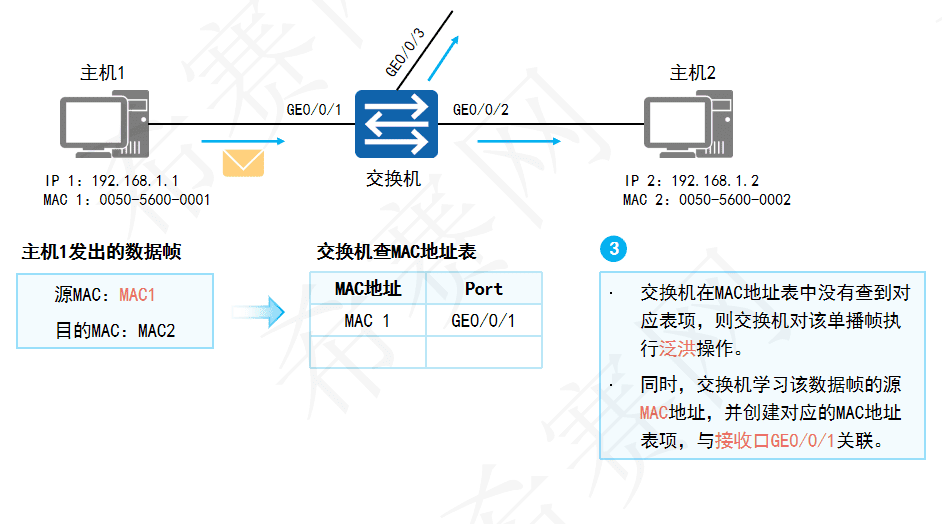

3.交换机在MAC地址表中没有查到对应表项，则交换机对该单播帧执行泛洪操作。同时，交换机学习该数据帧的源MAC地址，并创建对应的MAC地址表项，与接收口GE0/0/1关联。

基于源MAC地址学习:

主机1向主机2发送数据时，一般会先发送 ARP请求帧来获取主机2的MAC地址，此ARP请求帧中的目的MAC地址是广播地址，源 MAC 地址是主机1的MAC地址。SWA接收到该帧后，会将源 MAC 地址与接收接口的映射关系添加到MAC地址表中。默认情况下，交换机学习到的MAC地址表项的老化时间为300s。如果在老化时间内再次收到主机1发送的数据帧，则SWA中保存的主机1的MAC地址与 GE0/0/1 接口的映射的老化时间将会被刷新。此后，如果交换机接收到目标 MAC 地址为0050-5600-0001的数据帧时，都将通过 GE0/0/1 接口转发。

管理员手工添加的MAC地址表项不会被老化刷新。

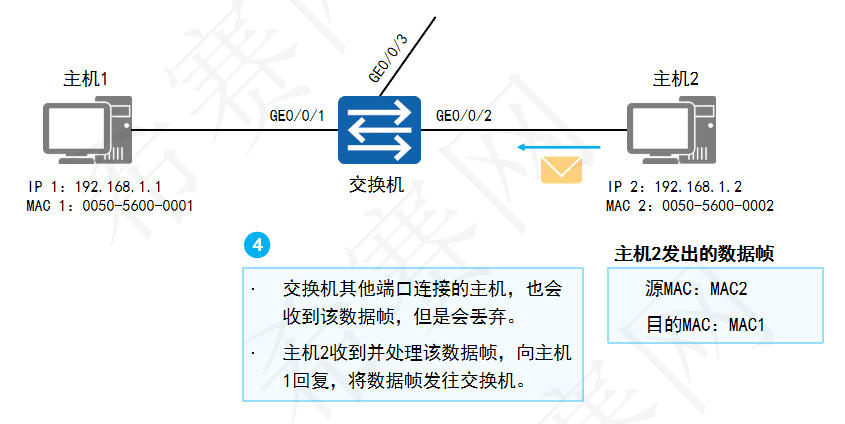

4.交换机其他端口连接的主机，也会收到该数据帧，但是会丢弃。主机2收到并处理该数据帧，向主机1回复，将数据帧发往交换机。

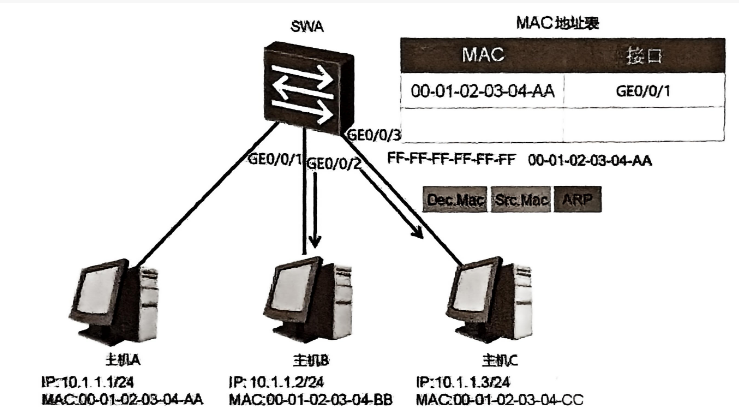

如下图所示，SWA把主机A的MAC地址记录到自己的MAC地址表后，查看到数据帧的MAC地址为FF-FF-FF-FF-FF-FF，它便向除了源接口GE0/0/1外的所有接口进行转发，所以主机B和主机C都会接收该数据帧。

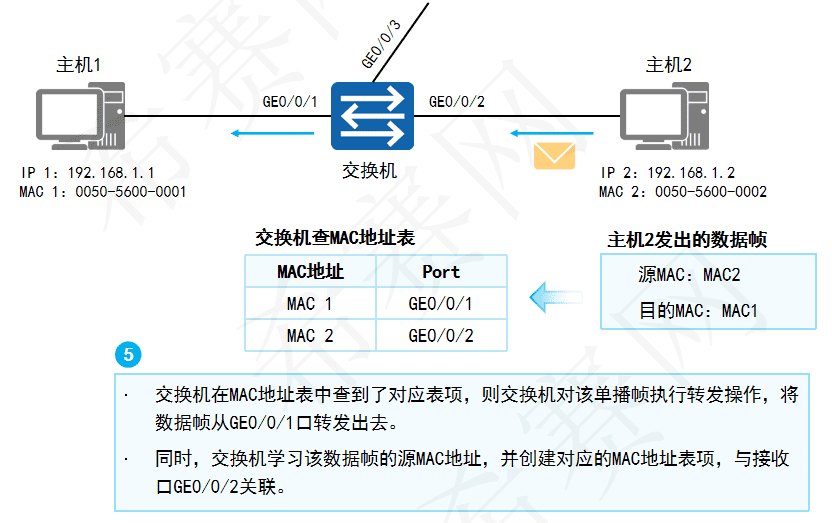

5.交换机在MAC地址表中查到了对应表项，则交换机对该单播帧执行转发操作，将数据帧从GE0/0/1口转发出去。同时，交换机学习该数据帧的源MAC地址，并创建对应的MAC地址表项，与接收口GE0/0/2关联。

基于目的MAC地址转发：

所有主机接收到数据帧后，都会查看该数据帧。发现目的地址不是自己的主机不会回复该数据帧，而主机2会发送ARP回复数据帧，此回复数据帧的目的MAC地址为主机1的MAC地址，源MAC地址为主机2的MAC地址。SWA在收到回复数据帧时，会将该帧的源 MAC 地址和接口的映射关系添加到 MAC地址表中。如果此映射关系在MAC地址表中已经存在，则会被刷新。然后SWA查询MAC地址表，根据帧的目的MAC地址找到对应的转发接口后，从GE0/0/1接口转发此数据帧。
