1 VLAN技术的意义
1.1 划分VLAN的背景
以太网是一种基于 CSMA/CD (Carrier Sense Multiple Access/Collision Detection，载波监听多路访问/冲突检测)的共享通信介质的数据网络通信技术。当主机数目较多时可能会导致冲突严重、广播泛滥、性能显著下降甚至网络不可用。通过交换机实现 LAN(局域网) 互连虽然可以解决冲突严重的问题，但仍然不能隔离广播报文和提升网络质量。在这种情况下出现了VLAN(虚拟局域网)技术。

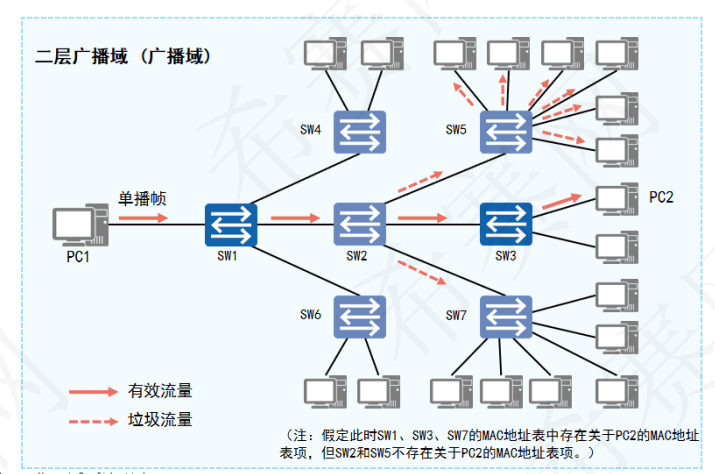

在典型交换网络中，当某台主机发送一个广播帧或未知单播帧时，该数据帧会被泛洪，甚至传递到整个广播域。
广播域越大，产生的网络安全问题、垃圾流量问题，就越严重。
如果PC1要向PC2发送一个单播帧，假如此时SW1、SW3、SW7的MAC地址表中存在关于PC2的MAC地址表项，而SW2和SW5的MAC地址表中不存在关于PC2的MAC地址表项，那么SW1和SW3将对该单播帧执行点对点的转发操作，SW7将对该单播帧执行丢弃操作，SW2和SW5将对该单播帧执行泛洪操作。最后的结果是，PC2虽然收到了该单播帧，但网络中的很多其他非目的主机同样接收到了不该接收的数据帧。显然，广播域越大，网络安全问题和垃圾流量问题就越严重。
1.2 VLAN的概念
VLAN(Virtual Local AreaNetwork，虚拟局域网)是将一个物理的LAN在逻辑上划分成多个广播域的通信技术。每个VLAN都是一个广播域，VLAN内的主机间可以直接通信，VLAN间则不能直接互通。这样，广播报文就被限制在一个VLAN内。
1.3 VLAN的作用

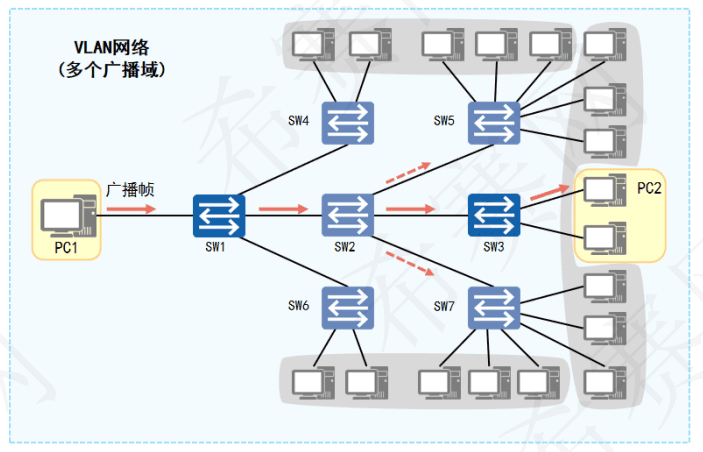

为了解决广播域带来的问题，引人了VLAN技术。如下图所示，PC1与PC2在同一个VLAN内，所以PC1发送的广播帧只有PC2才能收到。
使用VLAN技术具有以下好处：
限制广播域：广播域被限制在一个VLAN内，节省了带宽，提高了网络处理能力。
增强局域网的安全性：不同VLAN内的报文在传输时是相互隔离的，即一个VLAN内的用户不能和其他 VLAN 内的用户直接通信。
提高了网络的健壮性：故障被限制在一个VLAN内，本VLAN内的故障不会影响其他VLAN的正常工作。
灵活构建虚拟工作组：用VLAN可以划分不同的用户到不同的工作组，同一个工作组的用户也不必局限于某一固定的物理范围，网络构建和维护更加方便、灵活。
虚拟局域网VLAN可以隔离广播域。
特点：不受地域限制、同一VLAN内的设备才能直接二层通信
2 VLAN的基本原理

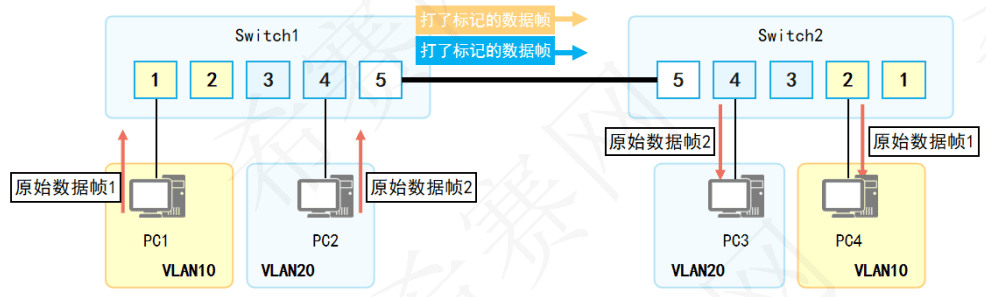

2.1 同VLAN跨设备传输数据

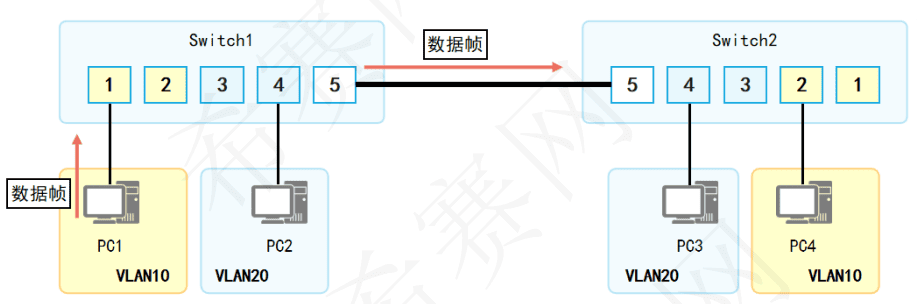

Switch1与Switch2同属一个企业，该企业统一规划了网络中的VLAN。其中VLAN10用于A部门，VLAN20用于B部门。A、B部门的员工在Switch1和Switch2上都有接入。
PC1发出的数据经过Switch1和Switch2之间的链路到达了Switch2。如果不加处理，后者无法判断该数据所属的VLAN，也不知道应该将这个数据输出到本地哪个VLAN中。
Switch1和Switch2之间的链路要承载多个VLAN的数据，就需要一种基于VLAN的数据”标记”手段、以便对不同VLAN的数据帧进行区分，如上图所示。
IEEE 802.1Q标准(也被称为Dot1Q)定义了该”标记”方法。该标准对传统的以太网数据帧进行修改，在帧头中插入802.1Q Tag，而在该Tag中，便可以写入VLAN信息。
2.2 VLAN标签(VLAN Tag)

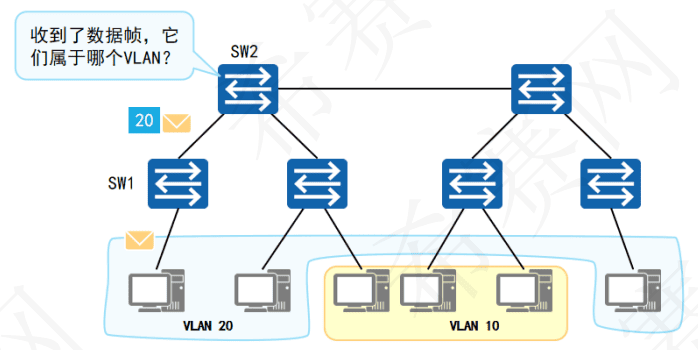

交换机如何识别接收到的数据帧属于哪个VLAN？
VLAN标签：
要使交换机能够分辨不同VLAN的报文，需要在报文中添加标识VLAN信息的字段。
IEEE802.1Q协议规定，在以太网数据帧的目的MAC地址和源MAC地址字段之后、协议类型字段之前加入4个字节的VLAN标签，用于标识VLAN信息，又称VLAN Tag，简称Tag。

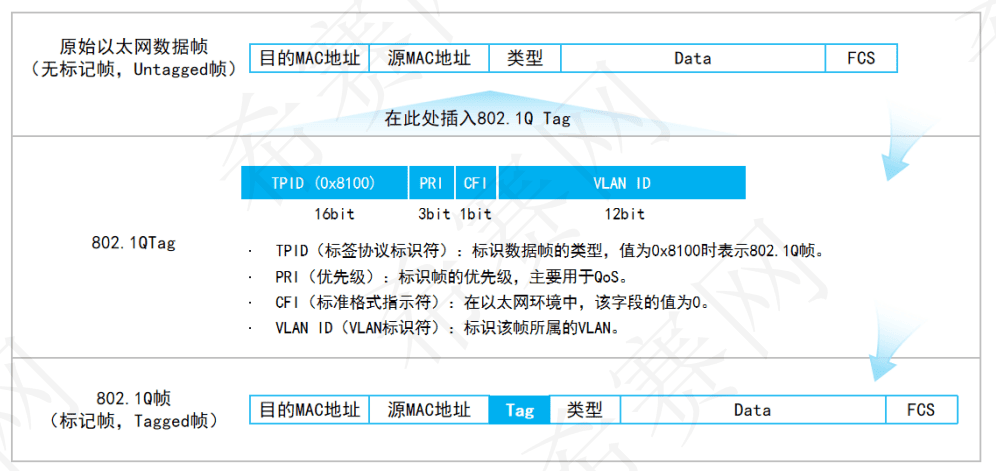

VLAN数据帧：
VLAN标签各字段含义如下：
TPID：表示数据帧类型，其值为0x8100时，表示 IEEE 802.1q 的 VLAN 数据帧。如果不支持 IEEE 802.1q 的设备收到这样的数据帧，会将其丢弃。
PRI：表示数据帧的优先级，用于QoS。
CFI：在以太网中，CFI的值为0。
VID：表示该数据帧所属VLAN的编号。取值范围为0~4095。
2.3 VLAN的划分方式
计算机发出的数据帧不带任何标签(Untagged帧)。对支持VLAN特性的交换机来说，计算机发出的Untagged帧一旦进人交换机，交换机必须通过某种划分原则把这个帧划分到某个特定的VLAN中。
VLAN的划分包括以下5种方式：
基于接口划分:根据交换机的接口划分VLAN。
基于MAC地址划分:根据数据帧的源MAC地址划分VLAN。
基于IP子网划分:根据数据帧中的源IP地址和子网掩码划分VLAN。
基于策略划分:根据配置的策略划分VLAN，能实现多种组合的划分方式，包括接、MAC地址、IP地址等。
基于协议划分:根据数据帧所属的协议(族)类型及封装格式划分VLAN。
| 划分方式 | 原理 | 优缺点 | 适用场景 |
|---|---|---|---|
| 基于接口 | 网络管理员预先给交换机的每个接口配置不同的PVID，当一个数据帧进人交换机时，如果没有带VLAN标签，则该数据帧就会被添加接口指定PVID的Tag，然后数据帧将在指定PVID中传输 | 优点:定义成员简单。 缺点:成员移动需重新配置VLAN |
适用于任何大小但位置比较固定的网络 |
| 基于MAC地址 | 网络管理员预先配置MAC地址和VID映射关系表，当交换机接收到的是Untagged地址帧时，就依据该映射关系表给数据帧添加指定VLAN的Tag，然后数据帧将在指定VLAN中传输 | 优点:当用户的物理位置发生改变时，不需要重新配置VLAN，提高了用户的安全性和接入的灵活性 缺点:需要预先定义网络中的所有成员 |
适用于位置经常移动，但网卡不经常更换的小型网络、如移动PC |
| 基于IP子网 | 网络管理员预先配置IP地址和VID映射关系表，若交换机接收到的是Untagged帧，就依据该映射关系表给数据帧添加指定VLAN 的 Tag，然后数据帧将在指定VLAN 中传输 | 优点:当用户的物理位置发生改变时，不需要重新配置VLAN。可以减少网络的通信量，可使广播域跨越多个交换机 缺点:网络中的用户分布需要有规律，且多个用户在同一个网段 |
适用于对安全需求不高、对移动性和简易管理需求较高的场景。例如，一台PC配置多个IP地址分别访问不同网段的服务器，以及PC切换IP地址后要求 VLAN 自动切换等场景 |
| 基于协议 | 网络管理员预先配置以太网帧中的协议域和VID的映射关系表，如果接收到的是Untagged帧，就依据该映射关系表给数据帧添加指定VLAN的Tag，然后数据帧将在指定 VLAN中传输 | 优点:将网络中提供的服务类型与VLAN绑定，方便管理和维护 缺点:要对网络中所有的协议类和VID的映射关系表进行初始的网络配置。需要分析各种协议的格式并进行相应的转换，会消耗交换机较多的资源，速度上较显劣势 |
适用于需要时运行多协议的网络 |
| 基于策略 | 网络管理员预先配置策略，如果接收到的是Untagged帧，且能匹配配置的策略时，给数据帧添加指定VLAN的Tag，然后数据帧将在指定 VLAN中传输 | 优点:安全性高,VLAN划分后，用户不能改变 IP地址或 MAC地址。网络管理人员可根据自己的管理模式或需求选择划分方式。 缺点:针对每一条策略都需要进行手工配置 |
适用于需求比较复杂的环境 |

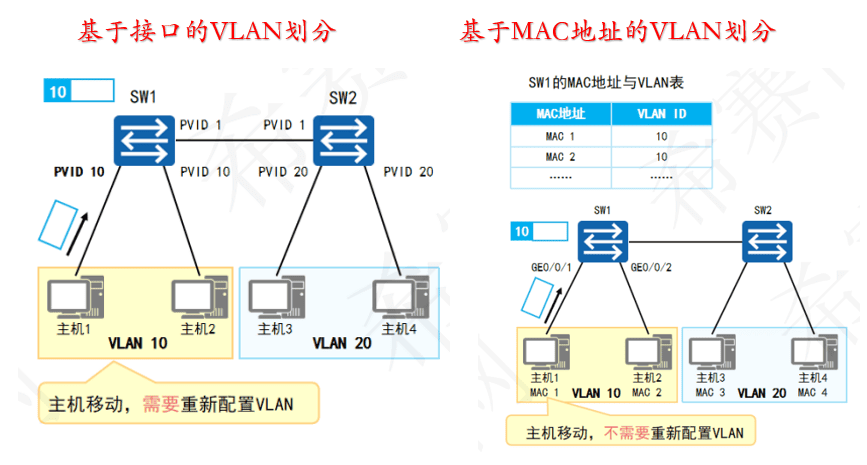

2.4 常见的VLAN划分方式
基于接口的VLAN划分：
原理：
根据交换机的接口划分VLAN。
网络管理员预先给交换机的每个接口配置不同的PVID，将该接口划入PVID对应的VLAN。
当一个数据帧进入交换机时，如果没有带VLAN标签，该数据帧就会被打上接口指定PVID的Tag，然后数据帧将在指定PVID中传输。
缺省VLAN,PVID：
Port VLAN ID，是接口上的缺省VLAN。
取值：1~4094。
基于MAC地址的VLAN划分：
原理：
根据数据帧的源MAC地址来划分VLAN。
网络管理员预先配置MAC地址和VLAN ID映射关系表。
当交换机收到的是Untagged帧时，就依据该表给数据帧添加指定VLAN的Tag，然后数据帧将在指定VLAN中传输。
映射表：
记录了MAC地址和VLAN ID的关联情况。
2.5 以太网二层接口类型

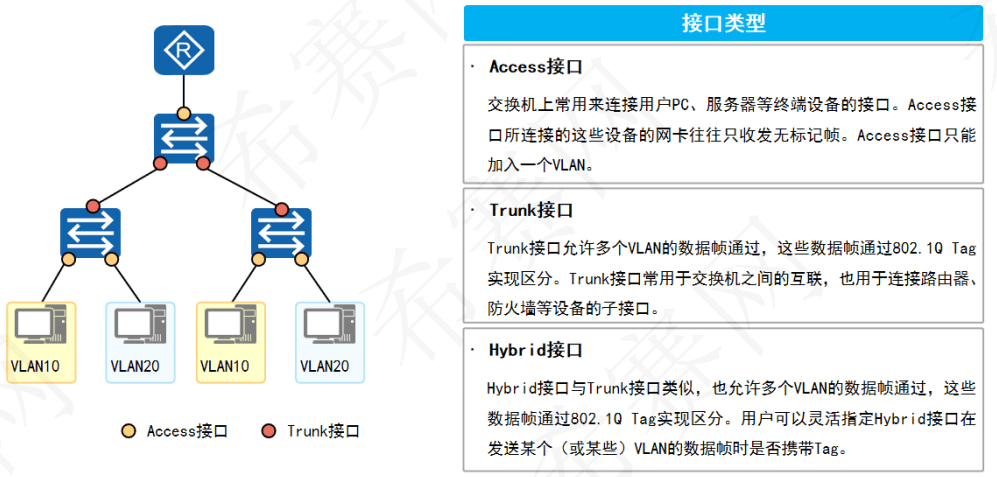

交换机内部处理的数据帧都带有VLAN标签，而现网中交换机连接的设备有些只会收发Untagged 帧，要想与这些设备交互，就需要接口能够识别 Untagged 帧并在收发时给帧添加、剥除 VLAN 标签。同时，现网中属于同一个VLAN的用户可能会被连接在不同的交换机上，且跨越交换机的 VLAN可能不止一个。如果用户间需要互通，就需要交换机间的接口能够同时识别和发送多个VLAN数据帧。根据接口连接对象以及对收发数据帧处理方式的不同，华为定义了4种接口链路类型：Access、Trunk、Hybrid和QinQ，以适应不同的连接和组网。其中，Access接口、Trunk接口和Hybrid接口如下图所示。

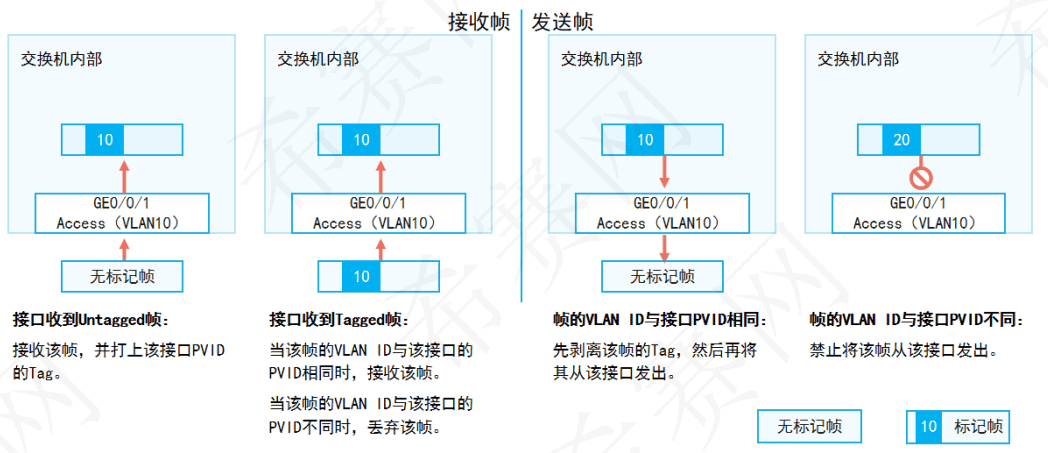

2.5.1 Access接口
交换机上常用来连接用户PC、服务器等终端设备的接口。
Access接口所连接的设备的网卡只收发无标记帧。
Access接口只能加入一个VLAN。
Access接口一般用于与不能识别Tag的用户终端(如用户主机、服务器等)相连，或者在不需要区分不同 VLAN成员时使用。
Access接口大部分情况下只能收发Untagged帧，且只能为Untagged帧添加唯一的VLAN Tag。交换机内部只处理Tagged帧，所以Access接口需要给接收到的数据帧添加 VLAN Tag，也就必须配置默认的 VLAN。配置默认的 VLAN 后，该Access接口便加人了该VLAN。当Access接口接收到带有Tag的帧，并且帧中的VID与 PVID相同时，Access接口也能接收并处理该帧。为了防止用户私自更改接口用途，接入其他交换设备，可以配置接口丢弃人方向带VLANTag的报文。

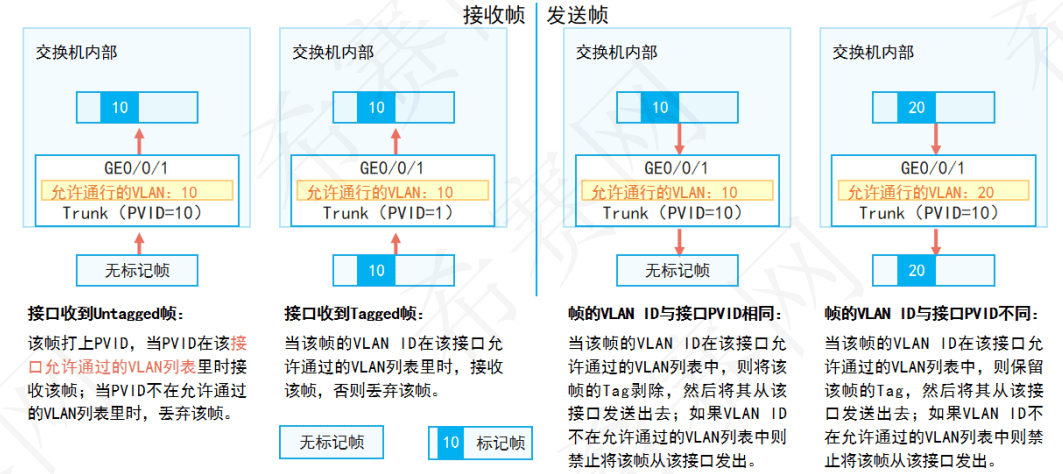

2.5.2 Trunk接口
Trunk接口允许多个VLAN的数据帧通过，这些数据帧通过802.1Q Tag实现区分。
Trunk接口常用于交换机之间的互联，也用于连接路由器、防火墙等设备的子接口。
Trunk接口一般用于连接交换机、路由器、AP以及可同时收发Tagged帧和Untagged帧的语音终端。
Trunk接口允许多个VLAN的帧带Tag通过，但只允许一个VLAN的帧从该类接口上发出时不带Tag(即剥除Tag)。

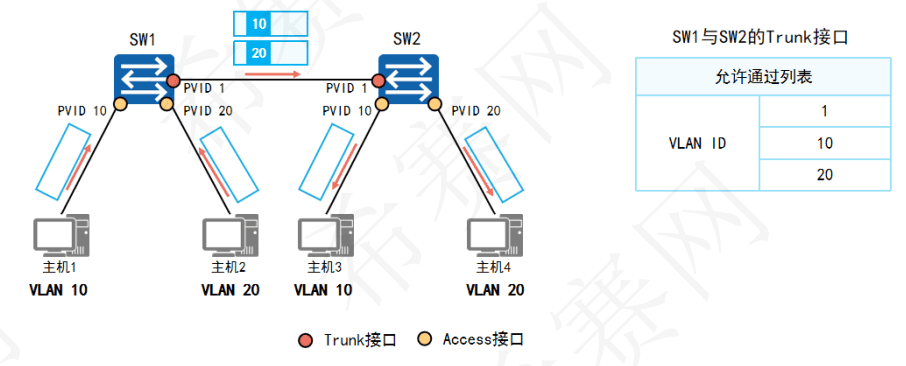

2.5.3 Access与Trunk示例
描述主机之间数据访问的全流程。

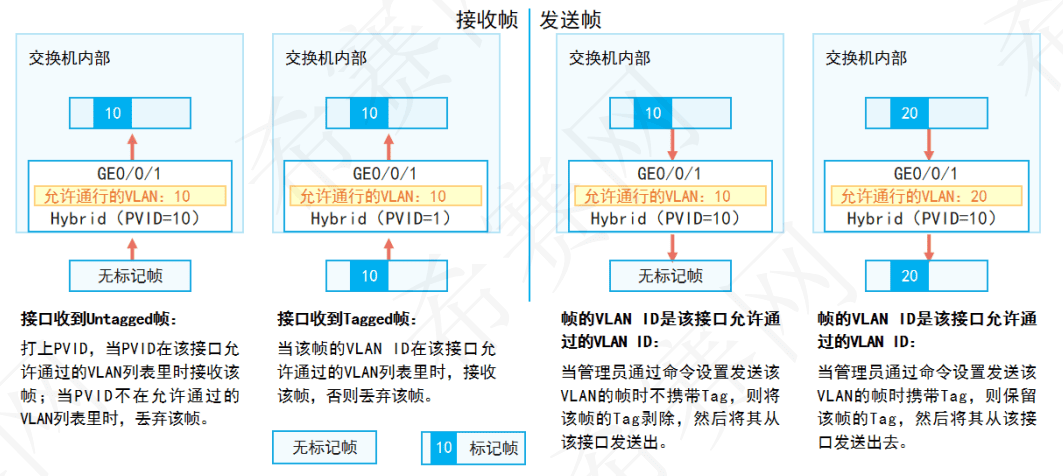

2.5.4 Hybrid接口
Hybrid接口与Trunk接口类似，也允许多个VLAN的数据帧通过，这些数据帧通过802.1Q Tag实现区分。
用户可以灵活指定Hybrid接口在发送某个(或某些)VLAN的数据帧时是否携带Tag。
Hybrid接口既可以用于连接不能识别Tag的用户终端(如用户主机、服务器等)和网络设备(如Hub、傻瓜交换机)，也可以用于连接交换机、路由器以及可同时收发Tagged帧和Untagged帧的语音终端、AP。
Hybrid接口允许多个VLAN的帧带Tag通过，且允许从该类接口发出的帧根据需要配置某些VLAN的帧带Tag(即不剥除Tag)、某些VLAN的帧不带Tag(即剥除Tag)

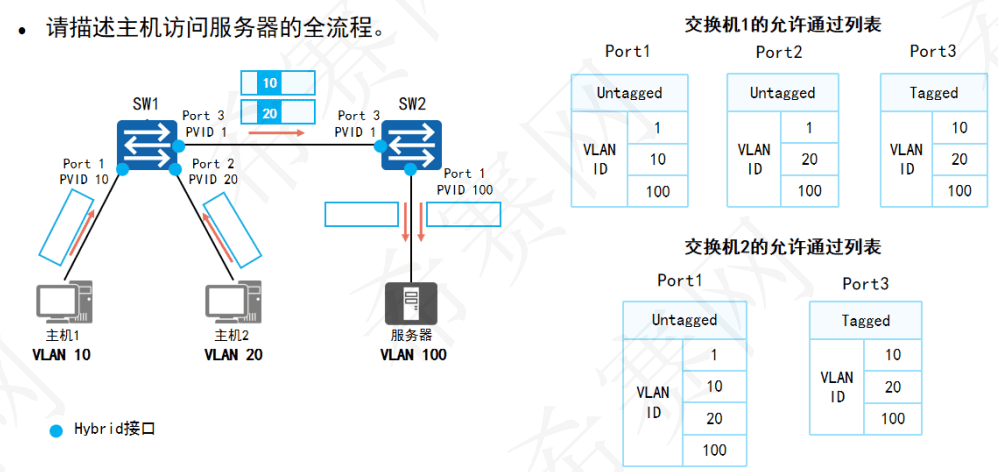

Hybrid接口示例：
描述主机访问服务器的全流程。
2.5.5 接口类型总结
| 接口类型 | 接收数据帧 | 发送数据帧 |
|---|---|---|
| Access接口 | Untagged数据帧，打上PVID，接收。 Tagged数据帧，与PVID比较，相同则接收;不同则丢弃。 |
VID与PVID比较，相同则剥离标签发送;不同则丢弃。 |
| Trunk接口 | Untagged数据帧，打上PVID，且VID在允许列表中，则接收;VID不在允许列表，则丢弃。 Tagged数据帧，查看VID是否在允许列表中，在允许列表中，则接收;VID不在允许列表，则丢弃。 |
VID在允许列表中，且VID与PVID一致，则剥离标签发送。 VID在允许列表，但VID与PVID不一致，则直接带标签发送 不在允许列表中，则直接丢弃。 |
| Hybrid接口 | Untagged数据帧，打上PvID，且VID在允许列表中，则接收;VID不在允许列表中，则丢弃。 Tagged数据帧，查看VID是否在允许列表中，在允许列表中，则接收;VID不在允许列表，则丢弃。 |
VID不在允许列表中，直接丢弃。 VID在Untagged列表中，剥离标签发送。 VID在Tagged列表中，带标签直接发送。 不在允许列表中，则直接丢弃。 |
3 VLAN的配置
3.1 VLAN基础配置命令
1.通过此命令创建VLAN并进入VLAN视图，如果VLAN已存在，直接进入该VLAN的视图。
[Huawei] vlan vlan-id # vlan-id是整数形式，取值范围是1~4094
2.通过此命令批量创建VLAN。
[Huawei] vlan batch { vlan-id1 [ to vlan-id2 ] }
# batch：指定批量创建的VLAN ID。
# vlan-id1：第一个VLAN编号
# vlan-id2：最后一个VLAN编号3.2 Access接口基础配置命令
1.配置接口类型
[Huawei-GigabitEthernet0/0/1] port link-type access # 接口视图下，配置接口的链路类型为Access
2.配置Access接口的缺省VLAN
[Huawei-GigabitEthernet0/0/1] port default vlan vlan-id
# 接口视图下，配置接口缺省VLAN并同时加入这个VLAN
# vlan-id：配置缺省VLAN的编号。整数形式，取值范围是1~4094
# 示例：
vla
interface GigabitEthernet0/0/1
port link-type access
port default vlan 103.3 Trunk接口基础配置命令
1.配置接口类型
[Huawei-GigabitEthernet0/0/1] port link-type trunk # 接口视图下，配置接口链路类型为Trunk
2.配置Trunk接口加入指定VLAN
[Huawei-GigabitEthernet0/0/1] port trunk allow pass vlan { { vlan-id1 [ to vlan-id2 ] } | all }
# 接口视图下，配置Trunk类型接口加入的VLAN
3.(可选)配置Trunk接口的缺省VLAN
[Huawei-GigabitEthernet0/0/1] port trunk pvid vlan vlan-id
# 接口视图下，配置Trunk类型接口的缺省VLAN3.4 Hybrid接口基础配置命令
1.配置接口类型
[Huawei-GigabitEthernet0/0/1] port link-type hybrid # 接口视图下，配置接口链路类型为Hybrid
2.配置Hybrid接口加入指定VLAN
[Huawei-GigabitEthernet0/0/1] port hybrid untagged vlan { { v/an-id1 [ to vlan-id2 ] } | all }
# 接口视图下，配置Hybrid类型接口加入的VLAN，这些VLAN的帧以Untagged方式通过接口
[Huawei-GigabitEthernet0/0/1] port hybrid tagged vlan { { v/an-id1 [ to v/an-id2 ] } | all }
# 接口视图下，配置Hybrid类型接口加入的VLAN，这些VLAN的帧以Tagged方式通过接口
3. (可选)配置Hybrid接口的缺省VLAN
[Huawei-GigabitEthernet0/0/1] port hybrid pvid vlan vlan-id # 接口视图下，配置Hybrid类型接口的缺省VLAN
