1 ACL技术概述
ACL技术背景：需要一个工具，实现流量过滤
某公司为保证财务数据安全，禁止研发部门访问财务服务器，但总裁办公室不受限制。
ACL是由一系列permit或deny语句组成的、有序规则的列表。
ACL是一个匹配工具，能够对报文进行匹配和区分。
2 ACL基本概念与工作原理

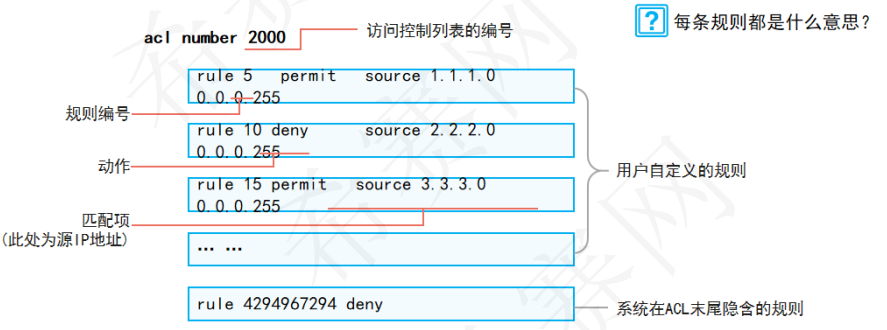

2.1 ACL的组成
ACL由若干条permit或deny语句组成。每条语句就是该ACL的一条规则，每条语句中的permit或deny就是与这条规则相对应的处理动作。

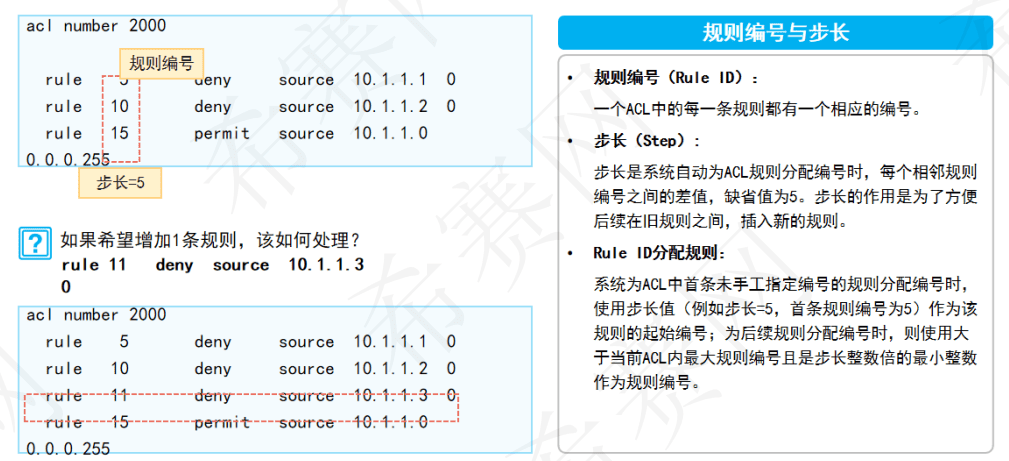

2.2 规则编号
规则编号(RuleID)：一个ACL中的每一条规则都有一个相应的编号。
步长(Step)：系统自动为ACL规则分配编号时，每个相邻规则编号之间的差值，缺省值为5。步长的作用是为了方便后续在旧规则之间，插入新的规则。
RuleID分配规则：系统为ACL中首条未手工指定编号的规则分配编号时，使用步长值(例如步长=5，首条规则编号为5)作为该规则的起始编号；为后续规则分配编号时，则使用大于当前ACL内最大规则编号且是步长整数倍的最小整数作为规则编号。

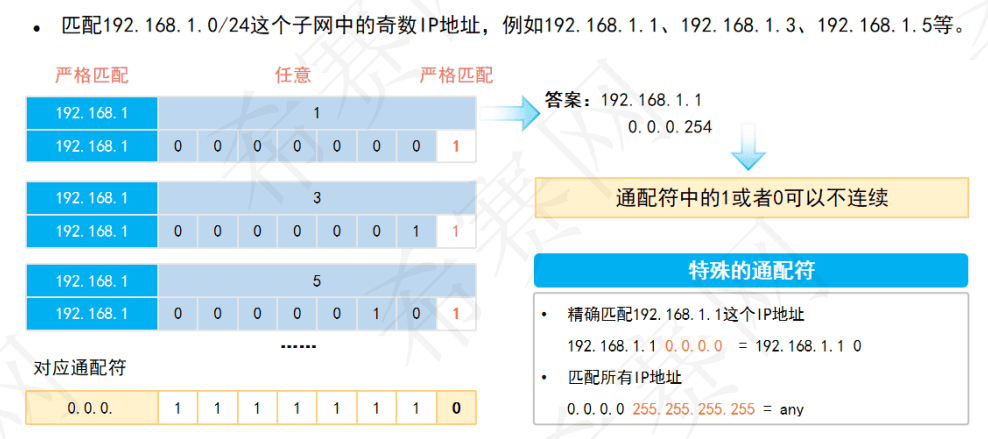

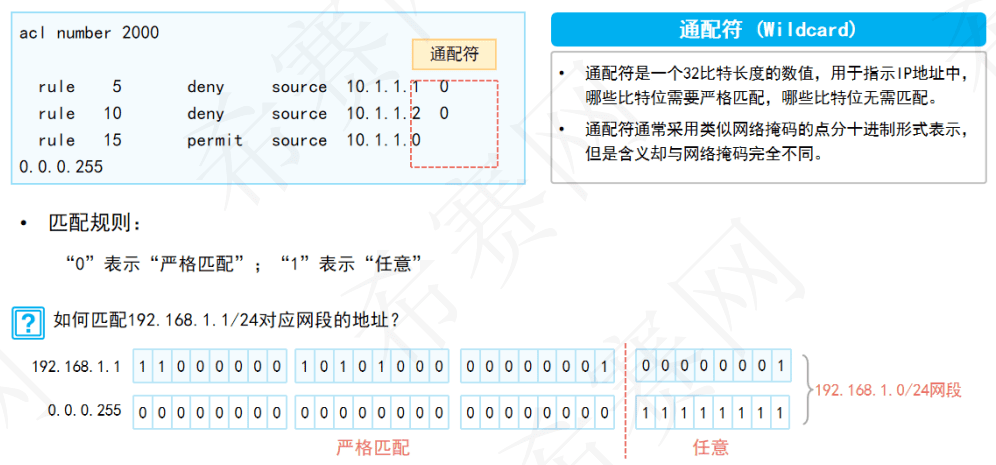

2.3 通配符
通配符是一个32比特长度的数值，用于指示IP地址中，哪些比特位需要严格匹配，哪些比特位无需匹配。
通配符通常采用类似网络掩码的点分十进制形式表示，但是含义却与网络掩码完全不同。
2.4 ACL的分类与标识
基于ACL规则定义方式的分类
| 分类 | 编号范围 | 规则定义描述 |
|---|---|---|
| 基本ACL | 2000 ~ 2999 | 仅使用报文的源IP地址、分片信息和生效时间段信息来定义规则。 |
| 高级ACL | 3000 ~ 3999 | 可使用IPv4报文的源IP地址、目的IP地址、IP协议类型、ICMP类型、TCP源/目的端口号、UDP源目的端口号、生效时间段等来定义规则。 |
| 二层ACL | 4000 ~ 4999 | 使用报文的以太网帧头信息来定义规则，如根据源MAC地址、目的MAC地址、二层协议类型等。 |
| 用户自定义ACL | 5000 ~ 5999 | 使用报文头、偏移位置、字符串掩码和用户自定义字符串来定义规则。 |
| 用户ACL | 6000 ~ 6999 | 既可使用IPv4报文的源IP地址或源UCL(User Control List)组，也可使用目的IP地址或目的UCL组、IP协议类型、ICMP类型、TCP源端口/目的端口、UDP源端口/目的端口号等来定义规则。 |
基于ACL标识方法的分类
| 分类 | 规则定义描述 |
|---|---|
| 数字型ACL | 传统的ACL标识方法。创建ACL时，指定一个唯一的数字标识该ACL。 |
| 命名型ACL | 通过名称代替编号来标识ACL。 |

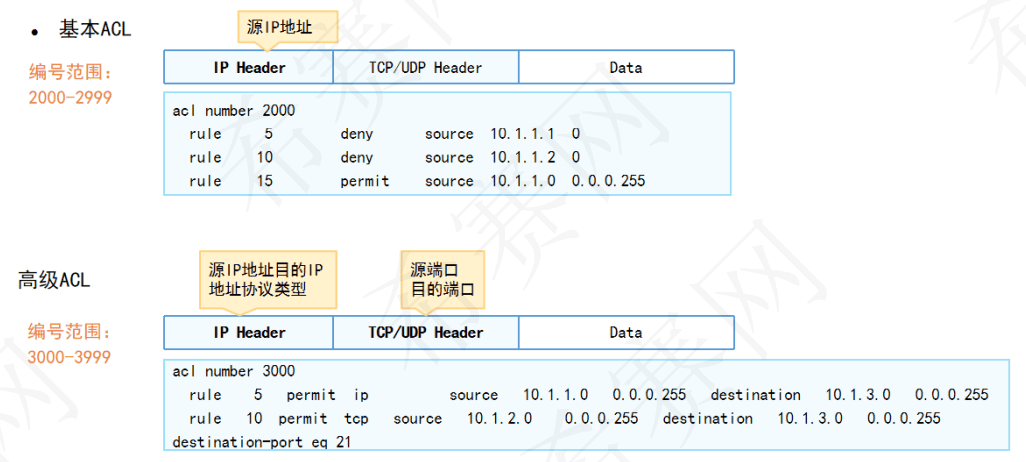

2.5 基本ACL与高级ACL
3 ACL工作原理

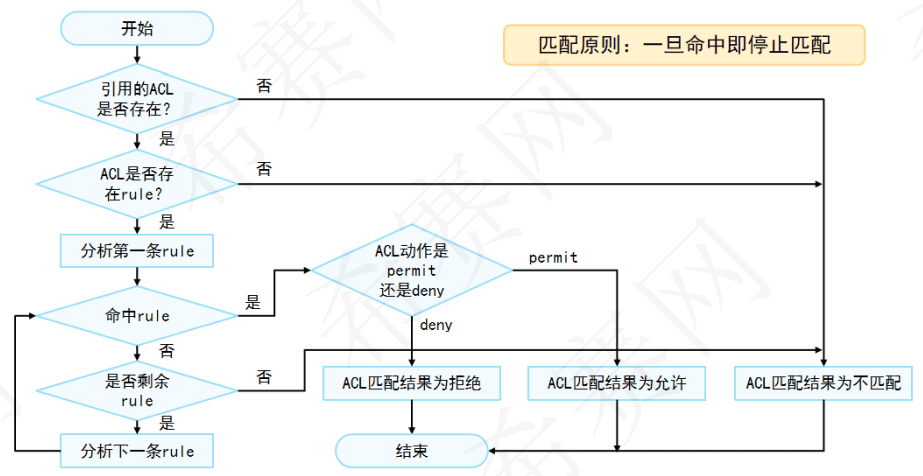

3.1 ACL匹配机制

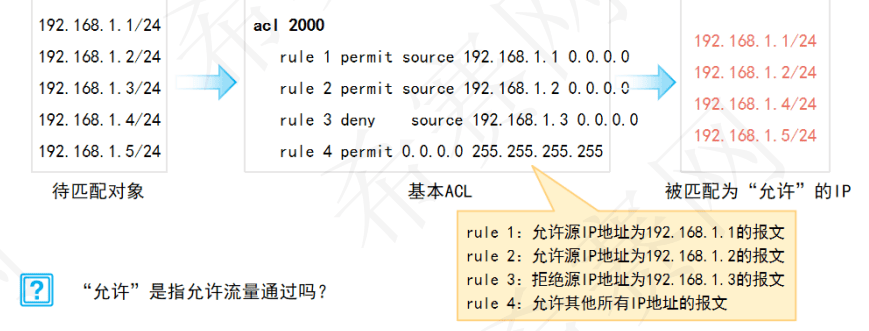

3.2 ACL匹配顺序及结果
配置顺序(config模式)：系统按照ACL规则编号从小到大的顺序进行报文匹配，规则编号越小越容易被匹配。

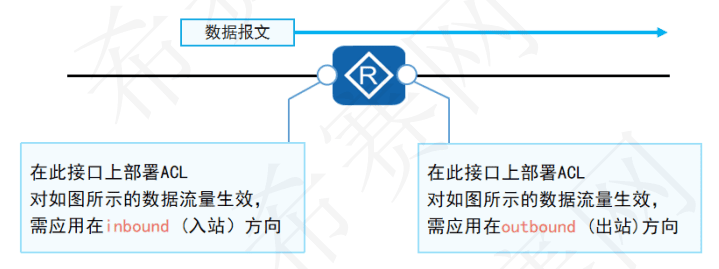

3.3 ACL匹配位置

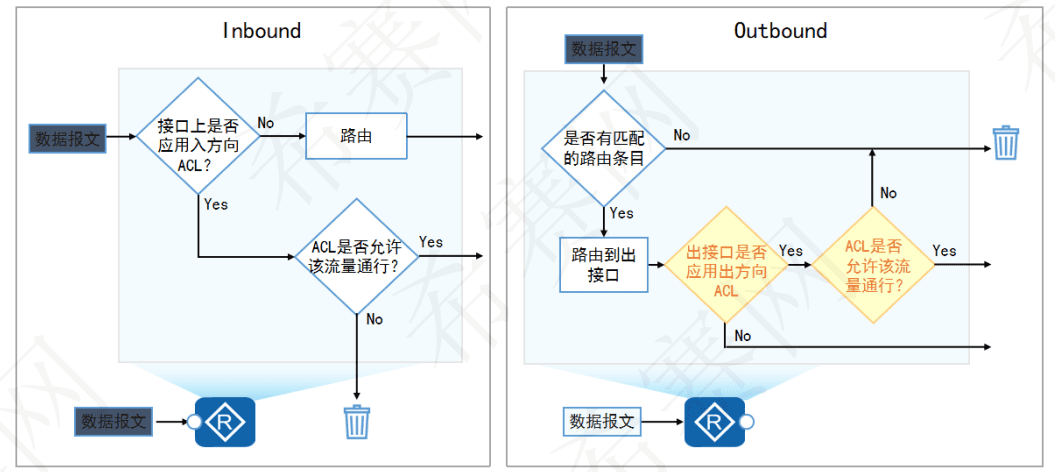

3.4 入站及出站方向
4 ACL配置命令
4.1 ACL基础配置命令
1.创建基本ACL
# 使用编号(2000~2999)创建一个数字型的基本ACL，并进入基本ACL视图
[Huawei] acl [ number ] acl-number [ match-order config ]
# 使用名称创建一个命名型的基本ACL，并进入基本ACL视图。
[Huawei] acl name acl-name { basic | acl-number } [ match-order config ] 2.配置基本ACL的规则
# 在基本ACL视图下，通过此命令来配置基本ACL的规则。
[Huawei-acl-basic-2000] rule [ rule-id ] { deny permit } [ source { source-address source-wildcard | any } | time-range time-name ]4.2 ACL高级配置命令
1.创建高级ACL
# 使用编号(3000~3999)创建一个数字型的高级ACL，并进入高级ACL视图。
[Huawei] acl [ number ] acl-number [ match-order config ]
# 使用名称创建一个命名型的高级ACL，进入高级ACL视图。
[Huawei] acl name acl-name { advance | acl-number } [ match-order config ] 2.配置基本ACL规则
根据IP承载的协议类型不同，在设备上配置不同的高级ACL规则。对于不同的协议类型，有不同的参数组合。
1.当参数protocol为IP时，高级ACL的命令格式为:
在高级ACL视图下，通过此命令来配置高级ACL的规则。
rule [ rule-id ] { deny | permit } ip [ destination { destination-address destination-wildcard | any } | source { source-address source-wildcard | any } | time-range time-name | [ dscp dscp | [ tos tos | precedence precedence ] ] ]
2.当参数protocol为TCP时，高级ACL的命令格式为:
在高级ACL视图下，通过此命令来配置高级ACL的规则。
rule [ rule-id ] { deny | permit } { protocol-number | tcp } [ destination { destination-address destination-wildcard any } | destination-port { eq port | gt port | lt port | range port-start port-end } | source { source-address source-wildcard | any } | source-port { eq port | gt port | lt port | range port-start port-end } | tcp-flag { ack | fin | syn } * | time-range time-name ] *
